Estudio de la citotoxicidad de películas nanohíbridas con matriz de poliestireno reciclado

Introducción

La búsqueda de nuevas alternativas a la biodegradabilidad, el reciclado o la reutilización de materiales poliméricos abre hoy en día una línea de investigación muy amplia e importante (Maharana y Mohanty, 2014). La preocupación que nos atañe a los seres humanos es proteger o remediar el medio ambiente que hemos ido deteriorando (Ilgenenfritz, 1975; Sanchez, et.al, 2011; Gerasin, et al., 2013). Es por esa razón que en este trabajo se propone la reutilización de poliestireno cristal que desechamos cotidianamente a través de contenedores transparentes de alimentos o bebidas.

La propuesta del presente trabajo es reciclar poliestireno como recubrimiento de ventanas con características repelentes al agua, antiempañantes o autolimpiables pues se sabe que los polímeros como el LDPE, HDPE, PS, PET, entre otros, polímeros son utilizados en este tipo de aplicaciones (Stevenson, White, 2012; Borsoia et al., 2014; Hwang, et al., 2008). Primeramente se modificó la superficie del PS y PSR con un grupo hidrofóbico, con el fin de mejorar las características hidrófobas del polímero. Asimismo, se incorporaron nanopartículas de sílice en el ps y PSR funcionalizado (PSF y PSRF), combinando las características del poliestireno y de la sílice a través del proceso sol-gel (Hossein et al., 2011; Zou et al., 2008; Hernández-Padrón et al., 2003), lo que promete un mejor desempeño hidrofóbico del recubrimiento. En trabajos anteriores se han observado propiedades de alta resistencia termo-mecánica, y anticorrosión en sustratos metálicos (Hernández-Padrón et al., 2010, 2015). La incorporación de estas nanopartículas se realiza mediante el proceso sol- gel. Es menester mencionar que a partir de las condciones iniciales en el proceso sol-gel es posible manipular las características químicas y físicas de los nuevos materiales a niveles desde moleculares hasta nanométricos (Kotoky y Dolui, 2006; BaoLi y DuXin, 2007). Las propiedades de estos materiales no sólo dependen de sus componentes individuales sino también de su morfología y propiedades interfaciales. Esto dirige a prever todas las propiedades finales del material. Actualmente, la idea para producir nuevos materiales es predecir las propiedades antes de elaborar un material, este hecho conduce a seguir ampliando conocimientos en el área de los materiales híbridos.

En estos nuevos nanomateriales la incorporación de los soles de sílice sobre la superficie de la matriz polimérica da por resultado nuevas y muy interesantes propiedades, las cuales fueron evaluadas mediante diferentes técnicas analíticas. Con base en los resultados obtenidos mediante la caracterización de los materiales desarrollados éstos pueden ser de relevancia tecnológica, debido a que, con un adecuado control en el diseño de las condiciones experimentales, se puede desarrollar una amplia gama de estos nuevos materiales sin generar efectos colaterales a la salud.

Una medida importante para medir la repelencia (hidrofobicidad) al agua en el recubrimiento es la disminución del ángulo de contacto en la interfase con el sustrato. La hidrofobicidad del recubrimiento fue evaluada a través de la medición del ángulo de contacto, tomando el criterio del ángulo de contacto formado, siendo menor a 40º C para una superficie hidrofílica, y un ángulo de contacto mayor a 70º C se considera como superficie hidrofóbica (Howarter et al., 2008).

Todos los materiales desarrollados mostraron propiedades de hidrofobicidad, antiempañamiento y transparencia, así como propiedades mecánicas tales como resistencia a la flexión. Por otra parte, las muestras no mostraron citotoxicidad con un rango de viabilidad de 75-103%. Lo anterior permite abrir una nueva alternativa viable para la reutilización del poliestireno cristal, generando recubrimientos de alta calidad en cuanto a propiedades ópticas y mecánicas.

Procedimiento experimental

Materiales

Todas las muestras se prepararon usando Tetraethyl orthosilicate (TEOS de Aldrich Chem.), agua destilada, tolueno grado reactivo (J. T. Baker), poliestireno cristal comercial (Resirene Co.) y poliestireno reciclado de contenedores de bebidas frías.

Funcionalización de poliestireno comercial y reciclado (PSF y PSRF)

Cada uno de los poliestirenos se funcionalizaron con grupos carboxilo. El poliestireno correspondiente se mezcló con ácido abiético (AA) en solución de tolueno en una relación peso de ps o PSR con aa de 0.1, usando peróxido de benzoilo en una relación molar de 1 × 10^-2 respecto al AA, la mezcla se mantuvo en agitación mecánicamente durante 1h (Hernández-Padrón et al., 2014).

Preparación de materiales híbridos HPSR y HPSRF

El material híbrido de cada uno de los poliestirenos funcionlizados (PSF y PSRF) se preparó a partir de soluciones anteriores. Por separado, teos con tolueno se mezcló con agitación magnética por 10 minutos. Posteriormente se mezcló con la solución de poliestireno funcionalizado correspondiente, la solución se incorpora con agitación vigorosa. La solución resultante se agitó y se dejó en reflujo durante 1 h.

Caracterización

La caracterización de los materiales resultantes se llevó a cabo por espectroscopia FTIR (Fourier-transform infrared spectroscopy) El análisis infrarrojo se realizó en un espectrómetro Bruker Vector 33, utilizando la técnica de reflectancia total atenuada (ATR) utilizando un cristal de diamante y 32 escaneos.

La morfología de los materiales híbridos se observó mediante microscopía electrónica de barrido (SEM). Las observaciones se llevaron a cabo en un microscopio de exploración Jeol JSM-5200. Las muestras se recubrieron con carbono por evaporación al vacío.

El análisis térmico TGA / DTA se llevó a cabo en un instrumento DuPont 951 operado en una atmósfera de aire a una velocidad de 10 K min^-1.

Cultivo de celular

Los fibroblastos gingivales humanos (HGF) se obtuvieron de una biopsia de tejido gingival durante la extracción de tercer molar de un paciente de 18 años de edad, con previa autorización del consentimiento informado. El proyecto fue autorizado por el Comité de Bioética de enes Unidad León, UNAM. El tejido fue almacenado en solución salina buffer de fosfato (PBS) y antibióticos al 2% (100 UI/ml de penicilina G y 100 mg/ml de sulfato de estreptomicina), se lavó dos veces con PBS y el tejido fue dividido en explantes de 1 × 1 mm, aproximadamente. El tejido fue suspendido en medio ɑ-mem (Gibco) suplementado con el 20% de suero fetal bovino (FBS, Gibco), 1% de antibióticos y 1% de glunamina (Glutamax, Gibco) de estreptomicina (Gibco) e incubadas a 37 ºC con una atmósfera de 5% de CO₂ y una humedad del 95% durante dos semanas hasta observar un crecimiento celular exponencial y con cambio del medio de cultivo cada tercer día. Los HGF tiene una esperanza de vida in vitro de aproximadamente de 40 PDL (Nivel doble de población). Las células se desprendieron enzimáticamente del plato de cultivo con 0.25% de tripsina-edta 0.025%-2Na (Gibco) para cada experimento. Después de que el cultivo celular primario fue establecido, los experimentos se llevaron a cabo usando medio dmem complementado con 10% de FBS, antibiótico al 2% y glutamina al 2%.

Ensayo de actividad citotóxica

Células HGF fueron inoculadas a una densidad de 2 × 10⁵ células/ml en un plato de 96-pocillos e incubadas durante 48 horas a 37 ºC con 5% de CO₂ y 95% de humedad relativa. Las películas fueron inoculadas (1-10 muestras) en cada uno de los pocillos y se agregó medio de cultivo suplementado fresco e incubadas por 24 horas. El número de células viables fue determinado por el método MTT. Brevemente, 0.2 mg/ml del reactivo MTT (Sigma) fue mezclado en DMEM+10% FBS y se incubó durante 4 horas a 37º C con 5% de CO₂ y 95% de humedad relativa. El formazán fue disuelto completamente con sulfóxido de dimetil (DMSO, Karal) y analizado en un lector de microplaca (ThermoFisher Scientific) a 570 nm. Se utilizó como control pocillos de cultivo con células. Los ensayos se realizaron por triplicado a partir de tres experimentos independientes con base a la NOM ISO 10993 (Biological evaluation of medical devices - Part 5: Tests for in vitro cytotoxicity) donde la interpretación de la viabilidad celular y citotoxicidad resultante fue considerada de la siguiente manera: No citotóxico: 100-75%, ligeramente citotóxico: 74-50%, moderadamente citotóxico: 49-25%, y, extremadamente citotóxico: 24-0%.

Análisis estadístico

Para el ensayo de citotoxicidad se calculó la media, la desviación estándar y el porcentaje. Todos los datos fueron sometidos a pruebas de normalidad Shapiro-Wilks, pueba de ANOVA pos hoc de Tukey. La significancia estadística fue considerada con un p<0.05 y un intervalo de confianza del 95%.

El ángulo de contacto fue medido en el recubrimiento del material preparado sobre el vidrio de superficie colocando una gota de agua (1μl) en la superficie, luego se tomó una imagen en la interfaz sólido-líquido con una cámara Cannon 70D. Estas imágenes se transformaron en escala de grises y se analizaron con el programa matemática. Las medidas se hicieron con cinco replicas.

Resultados y discusión

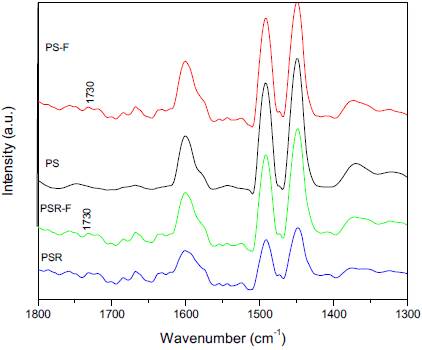

La Figura 1 muestra los espectros de infrarrojo de las muestras: a) PSR, b) PSRF, c) PS y d) PSF, donde se puede observar la funcionalización del poliestireno tanto comercial como el reciclado con grupos carboxílicos debido a la presencia de las bandas de absorción en 1,730 y 1,226 cm^-1 del grupo funcional (C = O), esta última señal es atribuida a la vibración del grupo éster COC (Colthup, Wiberley, 1990).

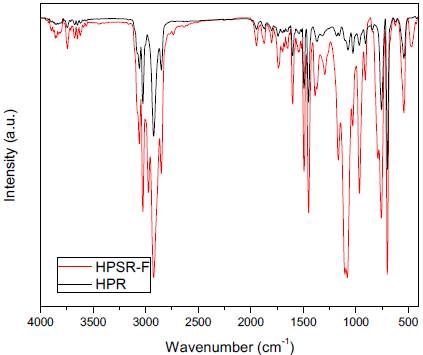

En la Figura 2, se muestran los espectros de infrarrojo de los híbridos (a) HPRS y (b) HPSRF en donde se observan las bandas de absorción en la región entre 2,800 y 3,000 cm^-1, que están asociados con las bandas de absorción características de poliestireno (Colthup, Wiberley, 1990). En los grupos éster del carbonilo se perciben 1,730 cm^-1 y son evidencia de la reacción entre grupos OH (pertenecientes a grupos carboxílicos del PSF) y grupos silanol en la superficie de las partículas de sílice (Colthup, Wiberley, 1990). Esta reacción se ve favorecida por la alta electronegatividad del oxígeno y el par solitario de electrones fácilmente disponible del grupo carbonilo, y también por la naturaleza ácida de los grupos SiOH. De esta manera, las cadenas de polímero de PSF se unen a grupos silanol en la superficie de microesferas de SiO₂. También es posible observar que las bandas correspondientes a este material híbrido en el intervalo de 1,200 - 900 cm^-1 se vuelven más anchas (con respecto a la misma señal proporcionada por el espectro de PSR) debido a la interacción entre grupos del polímero y OH grupos de las partículas de sílice.

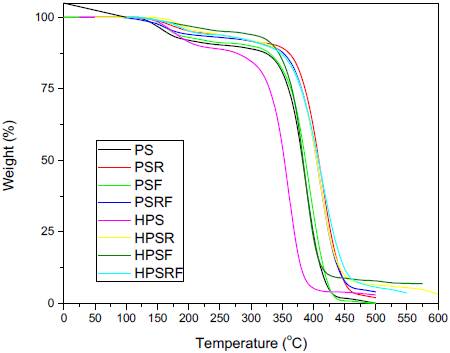

De los termogramas TGA de los materiales preparados, se puede apreciar a partir de este gráfico que la creciente presencia de sílice y la funcionalización mejora la estabilidad térmica de los materiales híbridos, Figura 3.

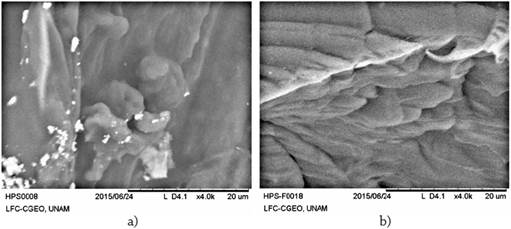

También se realizó un estudio fotográfico SEM de materiales híbridos y no híbridos. Estos materiales caracterizados muestran algunas observaciones importantes sobre las morfologías así como con respecto a algunas otras propiedades ópticas o interesantes de estos sólidos. En la Figura 4, se puede observar que el HPS presenta una segregación de cúmulos de partículas de sílice, es decir, la muestra no es homogénea, en el caso de HPSF, la muestra se puede observar muy homogénea en su superficie, no presenta cúmulos de partículas de sílice, lo cual se puede atribuir a una buena interacción del TEOS con el poliestireno funcionalizado.

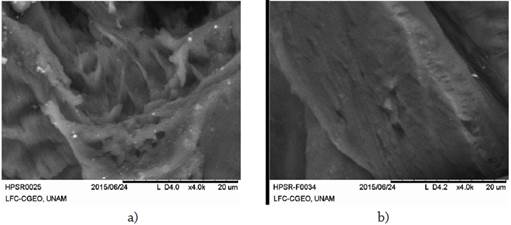

En la Figura 5, se muestran las microfotografías de los materiales híbridos del poliestireno reciclado, y puede observarse una mayor interacción entre las partículas de sílice y el poliestireno reciclado funcionalizado. Como el caso anterior se puede suponer que el ácido abiético permite que las partículas de sílice puedan dispersarse en la matriz polimérica formando una superficie libre de cúmulos. Además, se puede observar que el HPSR no presenta cúmulos grandes como en el caso del HPS (Figura 4a).

La idea general del estudio de la morfología de la superficie de los materiales híbridos es determinar la homogeneidad a partir de la dispersión de las partículas de sílice, porque esta característica es importante para determinar la transparencia, traslucidez u opacidad de las películas (Hernández- Padrón, et al., 2003), ya que la aplicación final de los híbridos es producir películas de recubrimiento sobre vidrio.

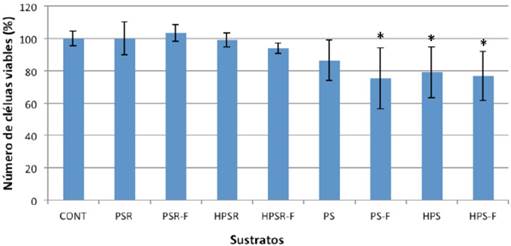

En la Figura 6, se muestran los resultados de citotoxicidad donde se puede observar que las muestras de poliestireno reciclado y sus híbridos no mostraron citotoxicidad con una rango de viabilidad de 75-103% (0.5261.021 absorbancia), con una ligera disminución de la viabilidad en las muestras poliestireno comercial (HPS, PSF y HPSF).

El orden de la viabilidad celular correspondió de la siguiente manera: Muestra PSRF<PSR<HPSR<HPSRF<PS<HPS<HPSF y PSF. Las muestras PSF, HPS y HPSF redujeron significativamente la viabilidad celular (p<0.05).

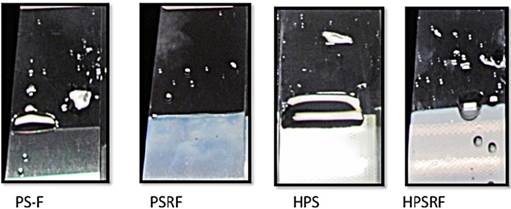

En la Tabla 1, se muestran los resultados del ángulo de contacto del poliestireno reciclado, poliestireno comercial, los polímeros funcionalizados y sus híbridos correspondientes. Aquí podemos observar que en general el recubrimiento aumenta el ángulo de contacto permitiendo que el material tenga un comportamiento hidrofóbico con ángulos mayores a 400, como puede apreciarse en la Fotografía 1, que muestra el comportamiento de las películas sobre el sustrato con el agua.

Conclusión

Se prepararon exitosamente materiales híbridos con poliestireno reciclado. Se introdujeron partículas de sílice a la matriz polimérica mediante el proceso sol-gel. La matriz polimérica fue modificada con ácido abiético, identificando mediante espectroscopía FT-IR el grupo caboxil de los polímeros funcionalizados (PSF y PRSF). El cual desaparece en los materiales híbridos (HPSF y HPSRF) lo cual sugiere una interacción del -COOH con los silanoles.

Por medio de SEM se observó que los híbridos de poliestireno (HPS y HPSR) muestran segregación de las partículas de sílice en la superficie de los materiales, en tanto los híbridos funcionalizados se observan más homogéneos, lo cual influye en la transparencia visual de los recubrimientos. Estos dos materiales híbridos también muestran un incremento en su Tg. La presencia de otros compuestos en el PSR, atribuidos a que el poliestireno es un material reciclado, esto no afecta el proceso de preparación ni las propiedades de hidrofobicidad y homogeneidad de los híbridos funcionalizados.

Los ángulos de contacto del poliestireno reciclado son muy similares al poliestireno comercial, obteniendo resultados satisfactorios de hidrofobicidad, por lo que estos recubrimientos pueden ser comercialmente interesantes ya que pueden aplicarse como recubrimientos autolimpiables, por ejemplo, en ventanas de edificios.

Los resultados de citotoxicidad muestran la viabilidad de usar las películas de poliestireno reciclado como recubrimientos sobre sustratos de vidrio, comparadas con sus análogas hechas con poliestireno comercial, lo cual abre una nueva alternativa para el reuso de este polímero basado en la metodología propuesta en este trabajo. Asimismo, es factible que puedan ser fabricadas a nivel industrial.
